1.結構及工作原理：

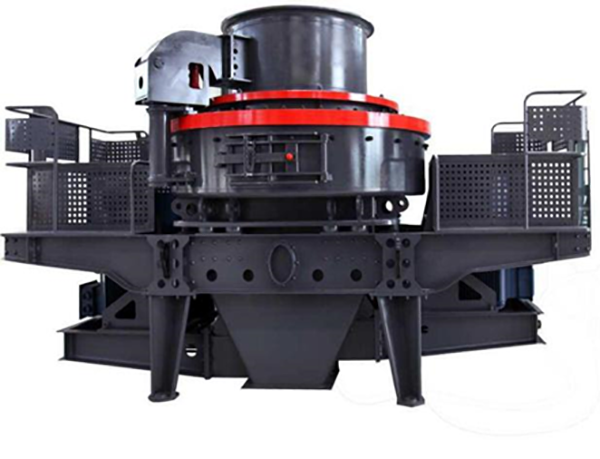

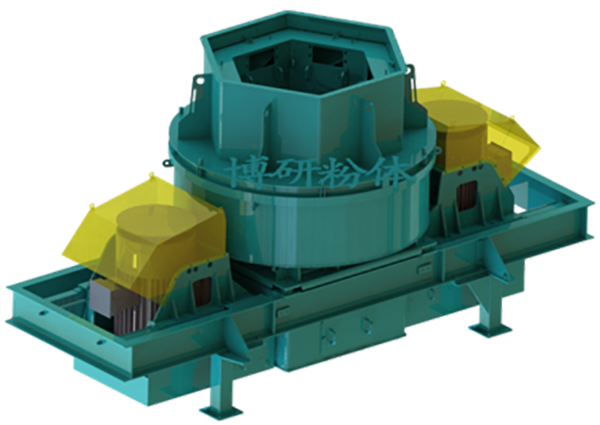

立軸沖擊式制砂機主要由機架、傳動裝置、液壓缸、分料盤、破碎腔、平臺等部分組成。工作時物料由機器上部入口垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊并粉碎，物料在互相撞擊后，又會在葉輪和機殼之間形成渦流，再次的互相撞擊、摩擦和粉碎后從下部直通排出。

2.產品特點：

1)結構簡單合理、運行成本低，葉輪自襯磨損小、維修方便。

2)不僅具有破碎礦石的作用，而且還可以對石子進行修形。

3)產品粒形優(yōu)異，呈立方體，針片狀含量較低。

4)受物料水分含量影響小，含水量可達8%左右。

3.選型說明：

1)進料形式可以分為完全進料和進料伴隨瀑落進料。

2)工作形式有"石打石"和"石打鐵"兩種型式，"石打石"型用于加工磨蝕性強的物料；"石打鐵"型用于加工磨蝕性不強的物料。

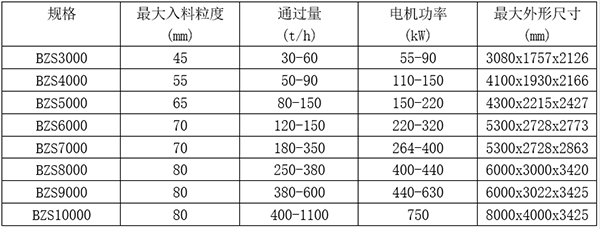

4.選型參數表：
