1.結構及工作原理：

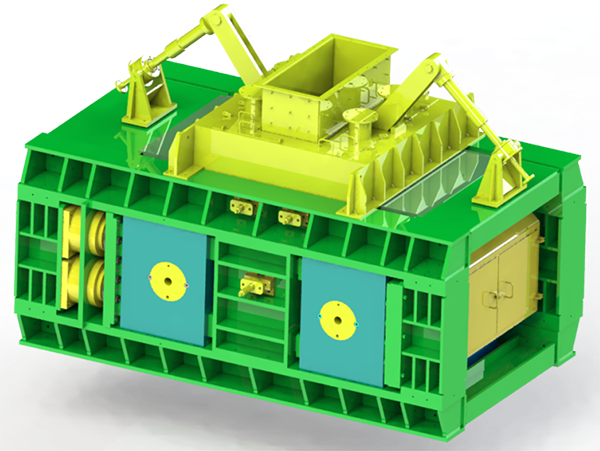

輥壓機主要由電機、行星減速器、輥系、機架、扭矩支承、減速器潤滑系統、液壓系統、脂潤滑系統、進料裝置、輥罩、控制系統等組成，輥壓機的兩個輥軸分別由電機經萬向聯軸器、行星減速器帶動。行星減速器通過扭矩支承平衡扭矩，與輥?zhàn)娱g用鎖緊盤聯接。輥系分為活動輥系和固定輥系，兩個輥系都安裝在機架上，活動輥系可在機架導軌上作水平運動，活動輥系兩端共有兩個（或四個）平行油缸對輥系的軸承座施加壓力,該壓力通過輥系作用在通過兩輥軸間的物料上，使物料被破碎、粉磨被壓成料餅。

2.產品特點：

1）系統液壓油站采用間歇式、隨動工作制度。當液壓缸的推力運行在工作范圍之內時，油站處于低負荷運行狀態。此種運行機制，不僅優化了系統元器件的運行工況，延長了元器件的使用壽命，還降低了設備運行成本。

2）設備運行中系統壓力控制方式采用液壓系統自適應調控方式。在系統液壓回路中采用高質量控制元器件的同時，設置有先進的隨動監測元件，對設備運行狀態進行不間斷、連續監測。

3）設備運行中系統壓力控制方式采用液壓系統自適應調控方式。在系統液壓回路中采用高質量控制元器件的同時，設置有先進的隨動監測元件，對設備運行狀態進行不間斷、連續監測。

4）差速輥壓機由永磁電機、機架、固定輥、活動輥、進料裝置、液壓（加壓）系統等部分組成，永磁電機通過皮帶輪分別驅動固定輥與活動輥相對旋轉，并通過調節永磁電機的轉速，使得輥筒形成不同的速度。物料從兩輥上方的給料裝置給入后，受到兩個壓輥的的高壓擠壓和主動差速對物料的剪切磨剝，變成細料從機下排出。

5）差速輥壓機兩擠壓輥均為定軸勻速旋轉運動，兩輥的轉速不同，并形成一定的速度差；

利用永磁電機低速大扭矩的特點，通過皮帶傳動直接驅動壓輥轉動，去掉了傳統輥壓機常用三項異步電機、聯軸器、減速機和扭矩支承，大幅度簡化了輥壓機的傳動機構；并且節能效果良好。

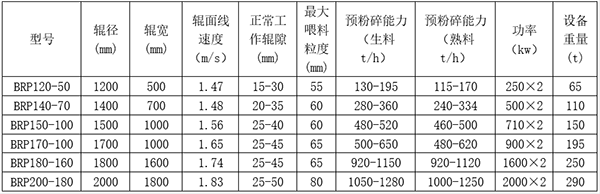

3.選型參數表：
