1.結構及工作原理：

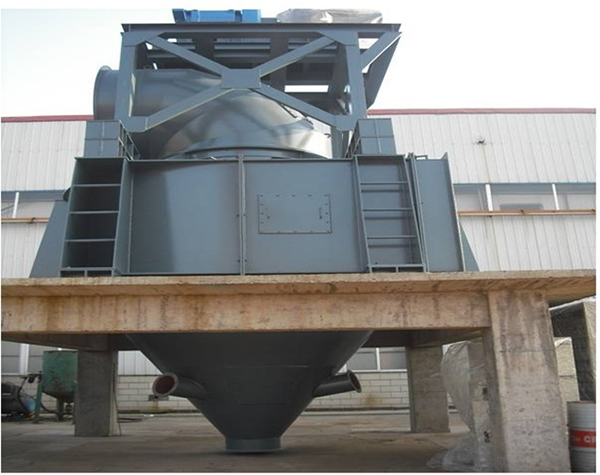

O-Sepa選粉機的結構是一個蝸殼型旋風筒，內裝籠型轉子，轉子外圈裝有一圈導向葉片，轉子的下部是粗粉錐。被選物料通過頂部的進料口進入，落在旋轉的撒料盤上，在離心力的作用下，物料被拋撒出去，撞到緩沖板而改變方向自由下落，在轉子和導向葉片之間的環形空間內形成料幕。一次風、二次風從殼體兩側互成180°的兩個切向進風口進入，通過導向葉片導向，與轉子的旋轉作用相結合，形成強烈的水平旋轉渦流分離場，強大的剪切力能將物料團塊打碎，給快速選粉創造條件，較細顆粒因離心力作用小于氣流的向心吸力隨氣流穿過轉子葉片進入轉子內，從中間風管被抽出，由除塵器收集；較粗顆粒在下落的過程中，因離心力作用大于氣流的向心吸力撞向?qū)蛉~片，且不斷受到水平切向氣流的沖刷，將粘附于其上的細粉不斷地沖刷下來，進入到籠型轉子的中間。落入灰斗粗粉中的各個細粉，會被灰斗上圓周分布的三次風管清洗，使細粉選出。

2.產品特點：

采用航空空氣動力學分析方法對選粉機結構參數作了進一步優化，比傳統O-SEPA選粉機的內部結構更合理，選粉效率更高；O-SEPA選粉機采用經有限元分析優化的渦流場、蝸殼設計，導風葉參數選擇更合理，選粉渦流場均勻平穩有力、流阻低、噪音低、選粉效率高，可很好降低收塵風機功率；O-SEPA平面渦流高速選粉機選粉區域延伸到轉子葉柵內部，氣流進葉柵通道不加速且尾跡損失很小，轉子葉柵對氣流阻力小，功耗低；O-SEPA平面渦流選粉機轉子內裝渦流打散器，轉子內的氣流相對于轉子只上升不旋轉，利用氣流進轉子后因動量矩減小對轉子的推動力，節省驅動功率和減少磨損；為減小氣流對殼體和導風葉片等零部件的磨損，殼體和彎頭內壁粘貼耐磨陶瓷片；導風葉、擋料圈、密封槽和進料口采用瑞典耐磨鋼經耐磨技術處理。

3.選型說明：

本機為負壓操作，選粉空氣可以是含塵氣體、外部空氣或兩種空氣的混合氣體。一、二次氣體從各自的空氣入口沿切線方向進入選粉機，通過具有一定角度的固定導向葉片及轉子的隔板形成渦流，三次空氣由下部灰斗的三個方向進入。

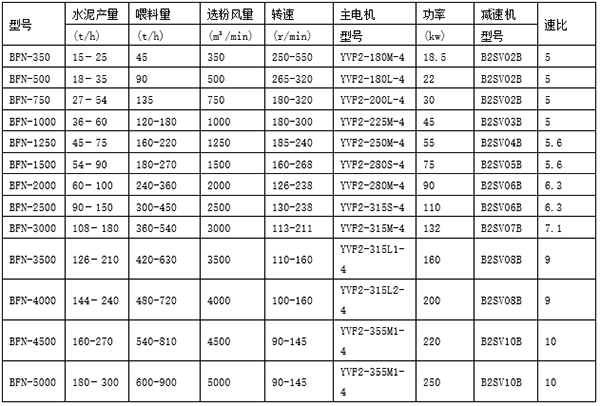

4.選型參數表：
