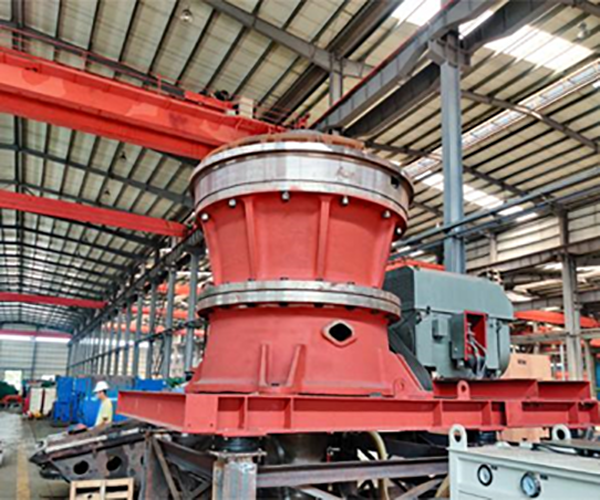

1.結構及工作原理：

單缸圓錐破碎機結構主要有機架、傳動裝置、動錐、定錐、平衡輪、偏心套、潤滑系統、液壓系統等部分組成。工作時碎腔里面的物料受到破碎動錐高速，大沖程的強大沖擊力、擠壓、彎曲作用，使物料被快速的粉碎，并沿動錐下滑，經過破碎腔下部平行帶，再經受至少一次破碎作用，從而將粒度均勻的成品物料排出破碎腔。

2.產品特點：

(1) 單缸液壓圓錐破碎機由于采用液壓調整和液壓保護，省略了彈簧機型復雜的調整環、支承圈及彈簧部件，設備結構簡化，重量輕。

(2) 破碎機可以借更換偏心軸套的方法，改變偏心距大小，以適應不同物料的需求。

(3) 調整排礦口只需操作液壓系統控制閥即可完成調整程序。如遇到過鐵卡住時，只需通過操縱液壓操作閥控制動錐上下升降即可排除，降低操作工人的勞動強度和技術難度。

(4) 單缸液壓圓錐破碎機采用密封筒結構防塵，較彈簧機水密封更可靠，而且彈簧機水密封除了增加供、排水問題外，還存在油水混合，造成潤滑不良的故障。

  （5）傳動齒輪為大小螺旋錐齒輪，可實現大扭矩和高能效傳動。偏心銅套與偏心套兩者組合，通過鍵安裝在偏心銅套不同的鍵槽中，可輕易實現多個偏心距設定，以適應不同礦石和工況的要求，從而實現擠滿倉給料。

  （6）根據物料層破碎原理和腔壁磨損特性，腔型設計為曲線，能確保破碎機產量大、產品質量高、磨損成本低的目標。通過液壓、電氣共同保護主機過載，盡可能降低過載時對主機的損傷。潤滑系統、液壓系統按照模塊化設計，各自獨立運行，通過與主電機連鎖，可實現對油溫、流量、壓力、功率、異常電源等保護。

3.選型說明：

單缸圓錐破碎機適用于硬巖破碎，主要因為其利用了料層的擠壓，轉速相比其他圓錐破更高，慣性沖擊也更強，破碎能力和破碎效率都更好，在近年來的砂石生產線中成為主薦設備，甚至在石灰石、凝灰?guī)r破碎中也常常用到。

4.選型參數表：

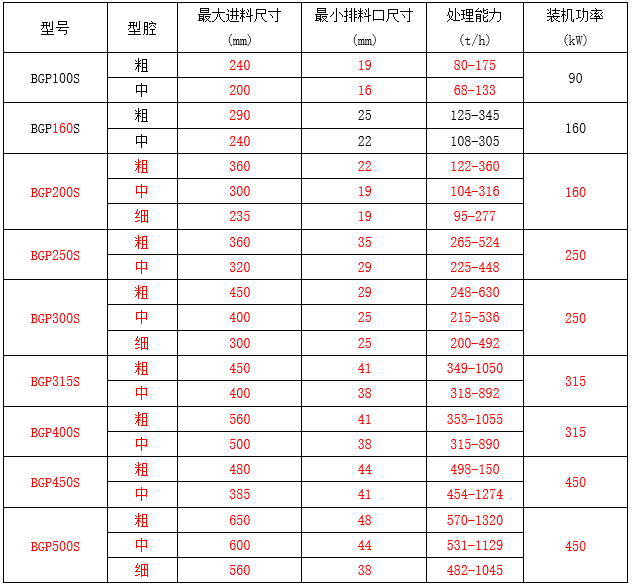

BGP-S中碎系列單缸液壓圓錐破碎機參數表：

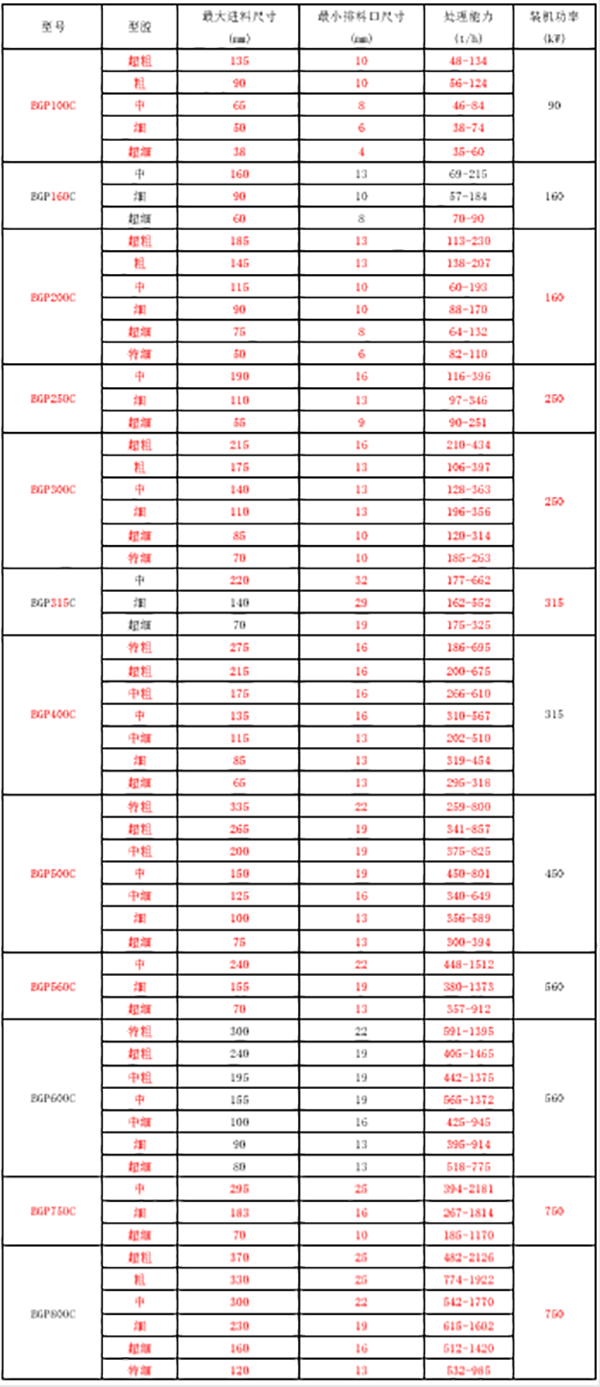

細碎系列單缸液壓圓錐破碎機參數表：
