1.結構及工作原理：

旋回式破碎機也稱粗碎圓錐破碎機，適用于各種巖石和礦石的初級破碎。主要由傳動裝置、底架、偏心套、破碎錐、橫梁、潤滑裝置、液壓系統等部分組成。物料從上部給入，由于偏心機構的作用，做旋擺運動，使動錐的錐體周期性地靠近與離開定錐的錐面，當動錐靠近定錐時，產生破碎作用，礦石被擠壓、折彎而破碎；離開時已被破碎產品靠自重排出。旋回破碎機對物料除有壓力作用外，還有彎曲力和磨削力，故破碎能力較強，而且因?yàn)檫B續作用，生產率較高。

2.產品特點：

作為一種粗破設備，與顎式破碎機相比，具有如下優點：

1)破碎腔深度大，工作連續，生產能力高，單位電耗低。與給料口寬度相同的顎式破碎機相比，生產能力比后者要高一倍以上，而每噸礦石的電耗則比顎式破碎機低0.5-1.2倍。

2)工作比較平穩，振動較輕，基礎所需承載的動載荷較小，旋回破碎機基礎所需承載的動載荷約為設備重量的2-3倍，而顎式破碎機所需承載的動載荷為設備重量的5-10倍。

3)可以擠滿給礦，旋回破碎機可以直接給入原礦石，使用于大粒徑入料要求，破碎性能更佳。而顎式破碎機不能擠滿給礦，且要求給礦均勻，故需要另設礦倉和給料機，當?shù)V石塊度大于400毫米時，需要安裝價格昂貴的重型板式給料機。

4)旋回破碎機易于啟動，而顎式破碎機啟動前需用輔助工具轉動沉重的飛輪。

5）旋回破碎機具有處理量大，破碎效率高，破碎比大，產品粒度均勻，適合特大生產規模條件下使用。

6）具有外置調整齒輪側隙，調整和維護更加方便。橫梁無需拆卸即可更換橫梁襯套和油封，可以大量減少設備停車時間，減少因維護設備造成的產量損失。采用平衡式設計，設備在工作運行狀態時沖擊力小，更加穩定可靠。

7）高強度的機架設計，適應各種惡劣工況環境；主軸和動錐采取一體式結構設計，避免破碎過程中出現動錐松動；配有主軸位移傳感器，可以實時監測主軸位置，便于調整排料口的大小；潤滑系統、液壓系統按模塊化設計，各自獨立運行，通過與主機連鎖，可實現對油溫、流量、壓力、功率、異常電源的保護。

3.選型說明：

1)當處理的物料為片狀和長條狀的堅硬礦石，或需要兩臺、甚至兩臺以上的顎式破碎機才能滿足生產要求時，應優先選擇旋回破碎機來代替顎式破碎機。

2)當處理的物料為破碎潮濕和粘性礦石，或生產規模較小的中小型選礦廠時，宜選用顎式破碎機。

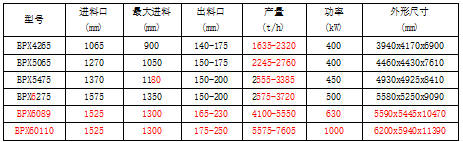

4.選型參數表：
